Low-Poly Art в игровой индустрии

Техники моделирования Low-Poly Art'a

Добавлен , опубликован
Тема

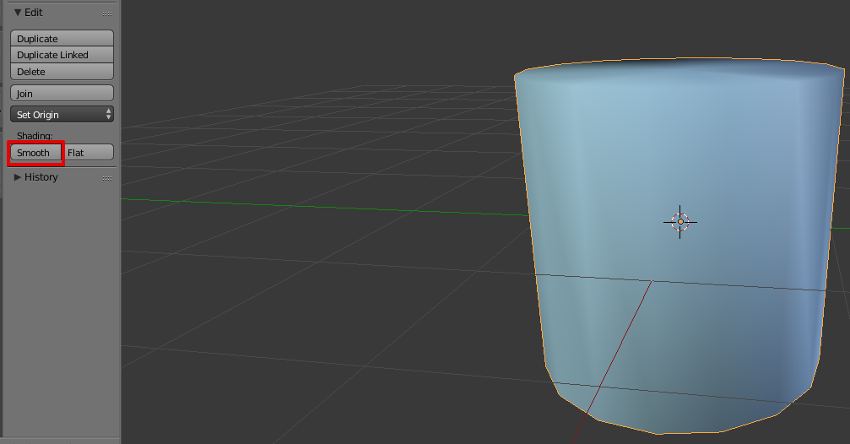

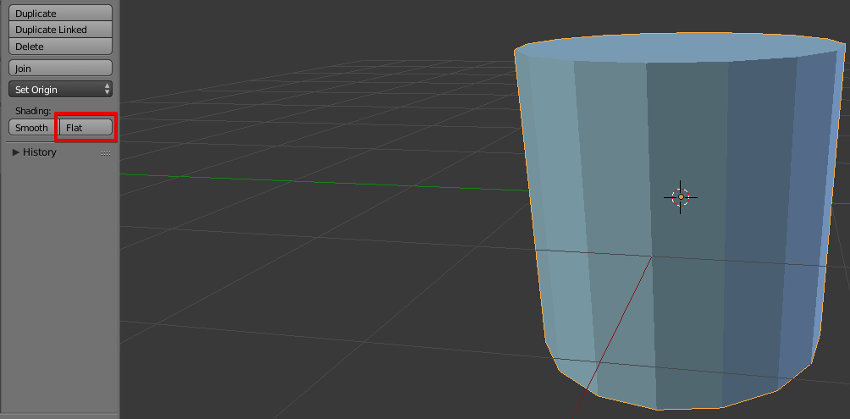

1. Flat-шейдинг

Flat-шейдинг (отображение полигонов без сглаживания) это основная отличительная особенность Low-Poly art'a. Можно комбинировать flat- и smooth-шейдинг для достижения определенного художественного эффекта.

2. Триангуляция

Преобразование полигонов объекта в треугольные полигоны. Существует два способа триангуляции:

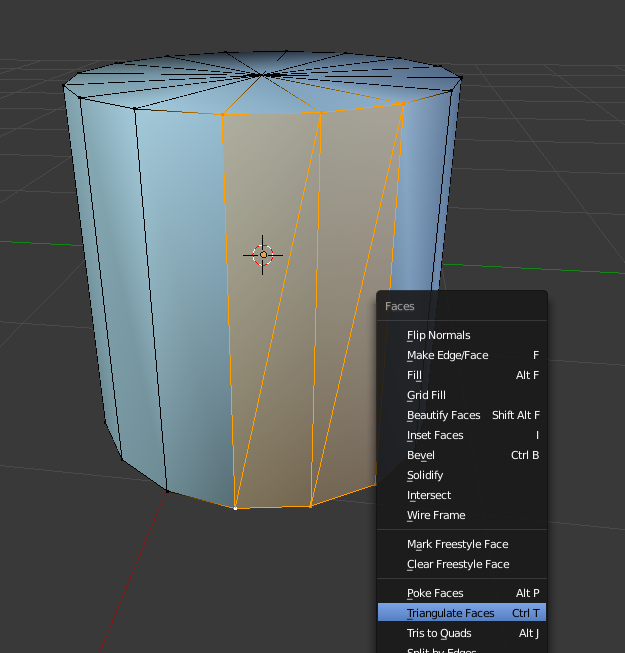

- Триангуляция с помощью комбинации клавиш Ctrl+T.
Непосредственное преобразование геометрии выделенных полигонов. Таким образом можно контролировать, какие полигоны преобразовать в треугольники, а какие оставить как есть.

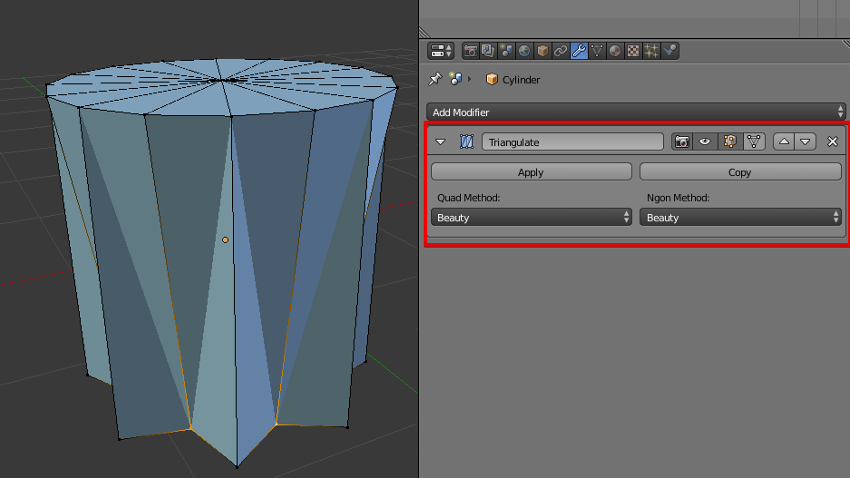

- Триангуляция с помощью модификатора
Действует на все полигоны объекта, но имеет настройки алгоритма триангуляции и обладает другими преимуществами модификаторов (возможность отмены, комбинация с другими модификаторами).

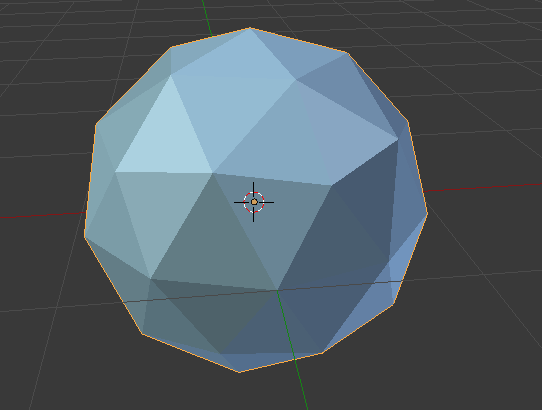

3. Ico-сфера

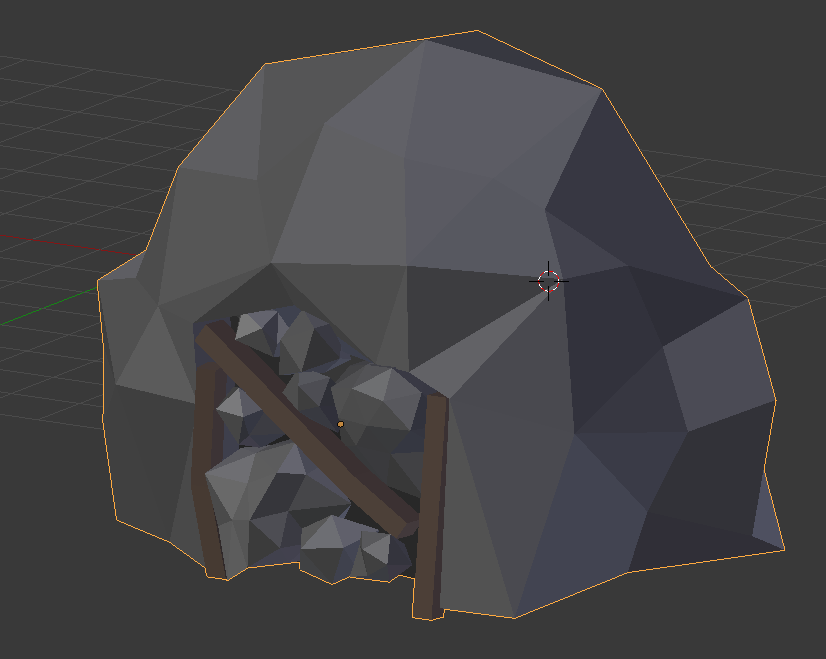

Сфера, состоящая из треугольников. Является хорошей базой для различных объектов (камни, листва и пр.)
Autumn Low Poly by VickyM72

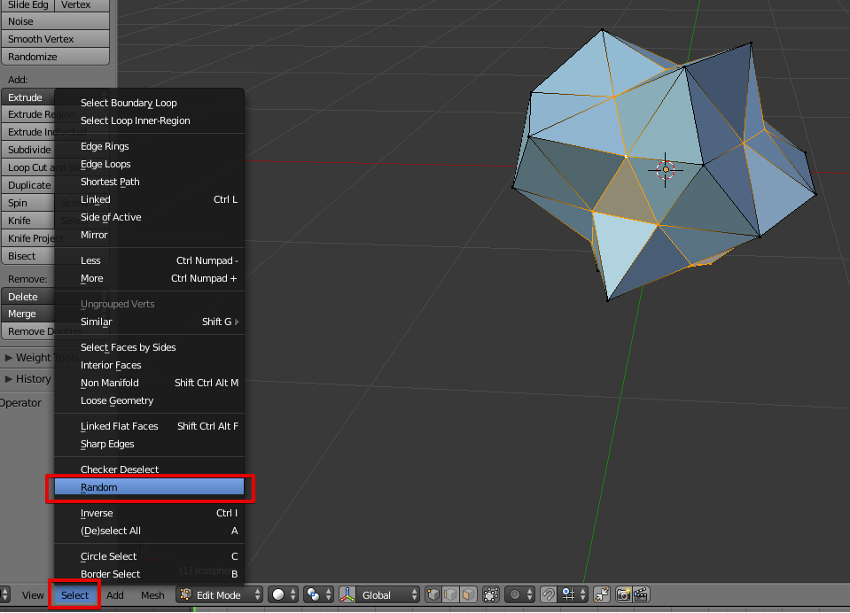

4. ​Случайное выделение вершин/полигонов/граней (​Select -> ​Random)

Полезно, когда надо внести хаоса в геометрию. Делаем случайное выделение, затем масштабируем/перемещаем/вращаем.

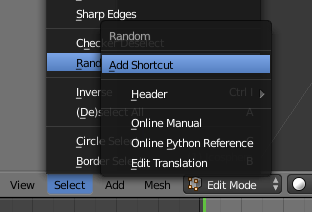

Хозяйке на заметку: По умолчанию на рандом не назначено горячей клавиши. Но в Blender это легко исправить. Надо нажать правой кнопкой на пункте меню "Random", выбрать "Add shortcut" и назначить горячую клавишу. У меня обычно это Ctrl+Shift+R.

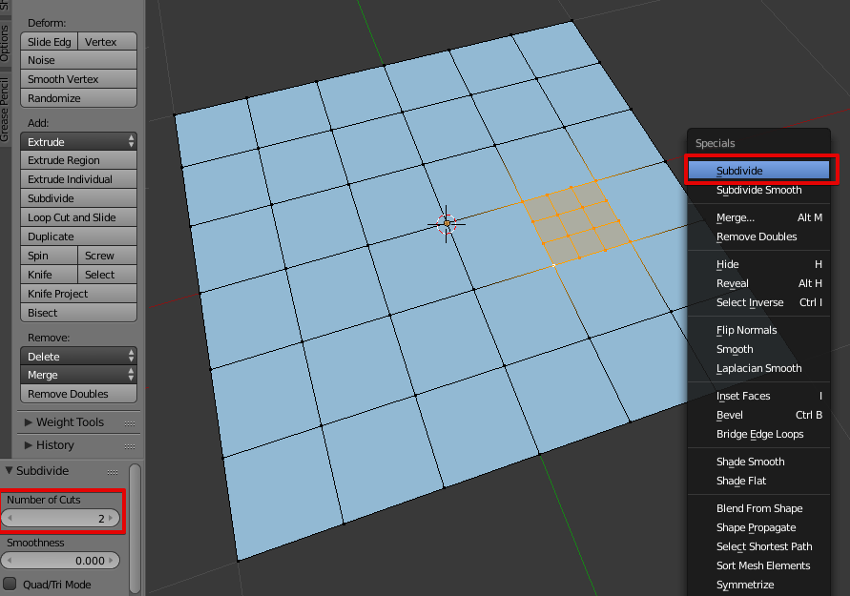

5. Subdivide

Деление выделенных полигонов. Количество "резов" задается на панели параметров.

6. ​Модификатор "​Displace"

Изменение геометрии с помощью карты высот. В данном случае это еще один инструмент создания хаоса, т.к. в качестве карты высот используется текстура Сlouds.

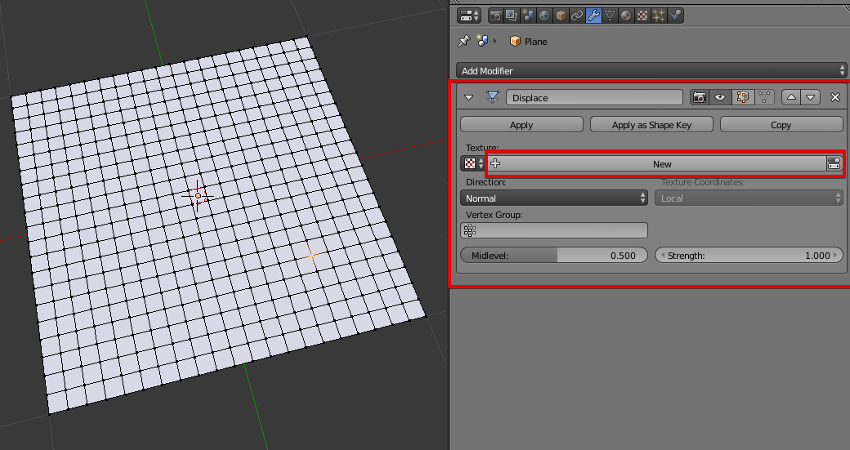

- Добавляем модификатор и добавляем текстуру

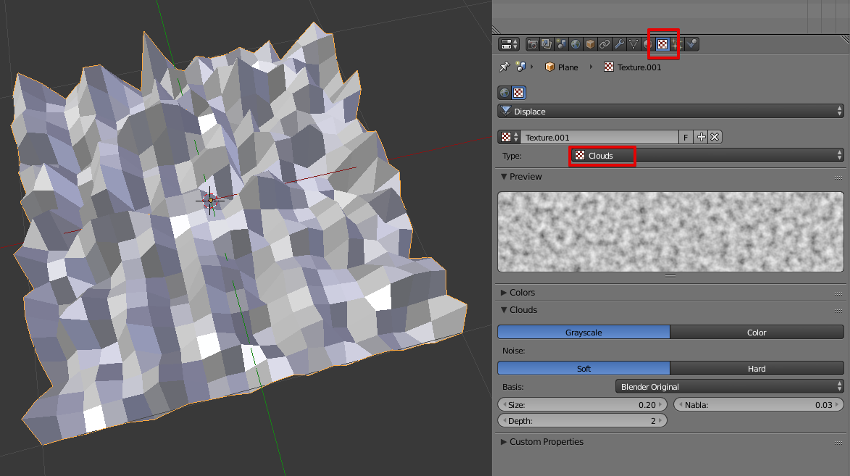

- Идем в настройки текстуры и создаем текстуру Clouds

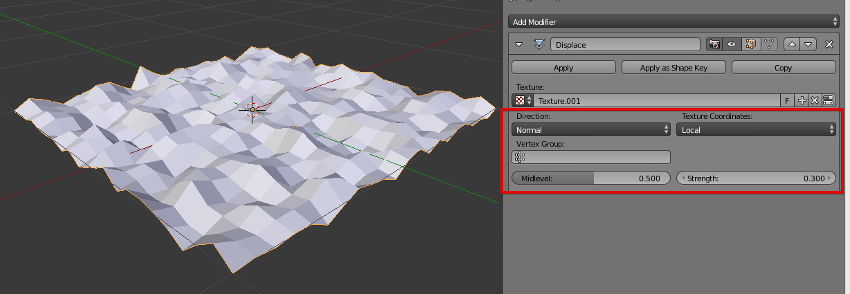

- С помощью настроек модификатора добиваемся нужного результата

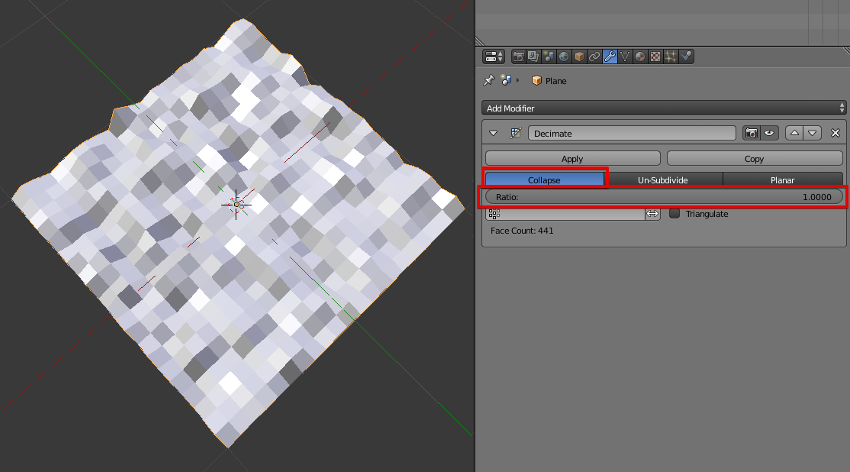

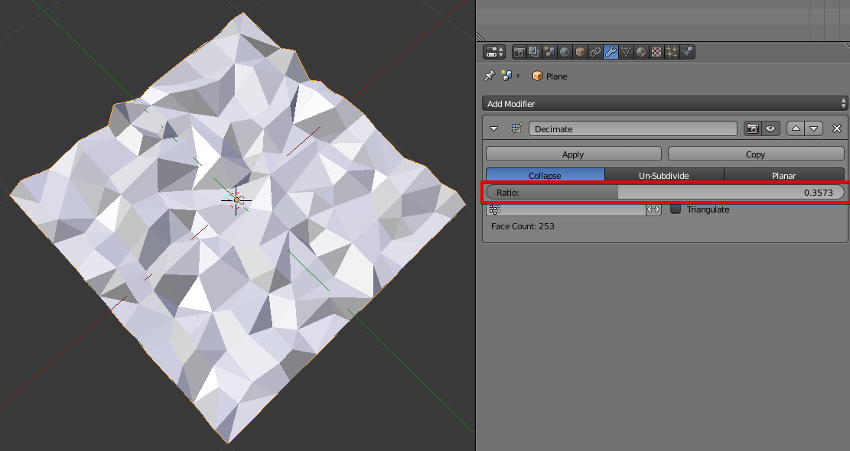

7. ​Модификатор "​Decimate"

Упрощает геометрию путем "схлопывания" соседних полигонов. У модификатора есть три алгоритма работы, но для Low-Poly Art подходит именно "Collapse"
19 фев 2015
9 267
`
ОЖИДАНИЕ РЕКЛАМЫ...

Показан только небольшой набор комментариев вокруг указанного. Перейти к актуальным.
0
Показать
29
0
Показать
Таким образом можно контролировать, какие полигоны преобразовать в треугольники, а какие оставить как есть.
Немного не понял. Полигоны ведь уже и есть треугольники...
2
Показать
20
2
Показать
alexprey:
Полигоны ведь уже и есть треугольники
И да и нет. В 3D-пакетах можно работать как с Triangles - трегуольниками, так и с Faces - четиреуголниками. Он имеет в виду, что все нужно преобразовать только в треугольники, а если не все, то нужно разбивать некоторые Faces на Triangles, так как обычно весь объект полностью разбит или на Triangles, или на Faces. В некотором смысле все они полигоны (префикс "поли" здесь означает "много", многоугольники).
А вообще называть треугольники полигонами - это из модмейкинга Warcraft 3, ну не объединяет MdlVis точки в четиреугольники.
Помню, на семинаре по моделлингу еще с Cinos мы упоминали и про n-гоны, но с ними лучше дела не иметь (да, так нам и сообщили).
0
Показать
26
0
Показать
PhysCraft:
А вообще называть треугольники полигонами - это из модмейкинга Warcraft 3
Как бы, довольно много движков работает именно с треугольными полигонами. Когда я работал в UDK, там было условие - модель на импорт должна состоять именно из треугольников.
2
Показать
6
2
Показать
lentinant, действительно, при импорте в движок все полигоны преобразуются в треугольники. НО! Если мы преобразуем в треугольники, потом исказим объект будет один результат, а если сначала исказим, потом преобразуем, совершенно другой.
0
Показать
29
0
Показать
PhysCraft:
А вообще называть треугольники полигонами - это из модмейкинга Warcraft 3, ну не объединяет MdlVis точки в четиреугольники.
Рендер по другому кроме как треугольниками не возможен. Это все магия 3д редакторов.
Но за ответ спасибо, понял.
ivostrikov, согласен
0
Показать
38
0
Показать
Даже приложение не названо
