Не получается вращение сферы по оси Z

Добавлен
Геометрию вспоминать начал относительно недавно.

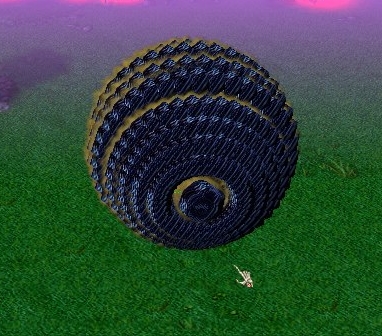

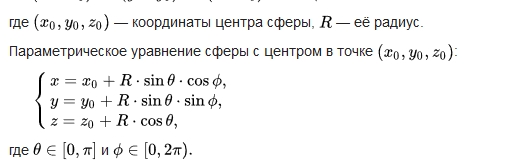

Реализовал отрисовку фигуры на скрине через параметрическое уравнение сферы.
С отображением ее относительно других осей тоже проблем не возникло,
но столкнулся с ее поворотом по оси Z в зависимости от angle - угла поворота кастующего юнита. Собственно сабж - как это можно сделать, а то уже в который раз пытаюсь, а сфера либо остается в том же положении, либо ее форма искажается.
        float x = GetUnitX(GetTriggerUnit())
        float y = GetUnitY(GetTriggerUnit())
        float angle = GetUnitFacing(GetTriggerUnit())

        float j = 0
        float i = 0
        loop
            exitwhen j>=180
                    j+=15
                    loop
                        exitwhen i>=360

                        i+=10

                        ES_Sphere sphere = ES_Sphere.create(0,0,0)

                        sphere.x = x+  150*Sin(j*bj_DEGTORAD)*Cos((i+angle)*bj_DEGTORAD)
                        sphere.y = y+  150*Cos(j*bj_DEGTORAD)
                        sphere.z = 150+ 150*Sin(j*bj_DEGTORAD)*Sin((i+angle)*bj_DEGTORAD)

                    endloop
                    i=0
        endloop

Doc:

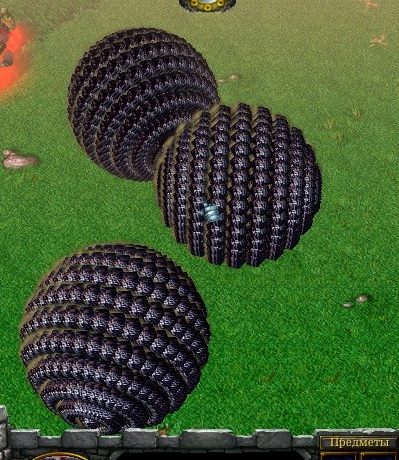

Спасибо. Сделал через двухмерную матрицу поворота (тк поворачиваем только Х и У), и в итоге получили обычный поворот вектора и решение таково:
float newx = 150*Sin(j*bj_DEGTORAD)*Cos(i*bj_DEGTORAD)
float newy = 150*Cos(j*bj_DEGTORAD)
sphere.z = 150+ 150*Sin(j*bj_DEGTORAD)*Sin(i*bj_DEGTORAD)

sphere.x = newx*Cos(angle*bj_DEGTORAD) - newy*Sin(angle*bj_DEGTORAD) + x
sphere.y = newx*Sin(angle*bj_DEGTORAD) + newy*Cos(angle*bj_DEGTORAD) + y
Если у кого-то получится упростить, то буду очень признателен.
Загруженные файлы
23 мая 2018
2.9K
2.9K
`
ОЖИДАНИЕ РЕКЛАМЫ...

Показан только небольшой набор комментариев вокруг указанного. Перейти к актуальным.
3
Показать
29
3
Показать
Ну самое простое это берем матрицу поворота 4х4 и запихиваем туда нужные углы. Затем каждую "точку" сферы умножаем на эту матрицу типа M * v(x, y, z, 1), получаем четырехмерный вектор, координату w выкидываем. Я не очень силен в 3д линейной алгебре.
http://compgraphics.info/3D/3d_affine_transformations.php
http://compgraph.tpu.ru/3d.htm
7
Показать
29
7
Показать
Принятый ответ
Doc:
Спасибо. Сделал через двухмерную матрицу поворота (тк поворачиваем только Х и У), и в итоге получили обычный поворот вектора и решение таково:
float newx = 150*Sin(j*bj_DEGTORAD)*Cos(i*bj_DEGTORAD)
float newy = 150*Cos(j*bj_DEGTORAD)
sphere.z = 150+ 150*Sin(j*bj_DEGTORAD)*Sin(i*bj_DEGTORAD)

sphere.x = newx*Cos(angle*bj_DEGTORAD) - newy*Sin(angle*bj_DEGTORAD) + x
sphere.y = newx*Sin(angle*bj_DEGTORAD) + newy*Cos(angle*bj_DEGTORAD) + y
Если у кого-то получится упростить, то буду очень признателен.
Загруженные файлы
0
Показать
29
0
Показать
Нечего упрощать, это стандартная формула поворта двумерного вектора.
0
Показать
29
0
Показать
Благодарю.
2
Показать
27
2
Показать
Msey, красота получилась
1
Показать
33
1
Показать

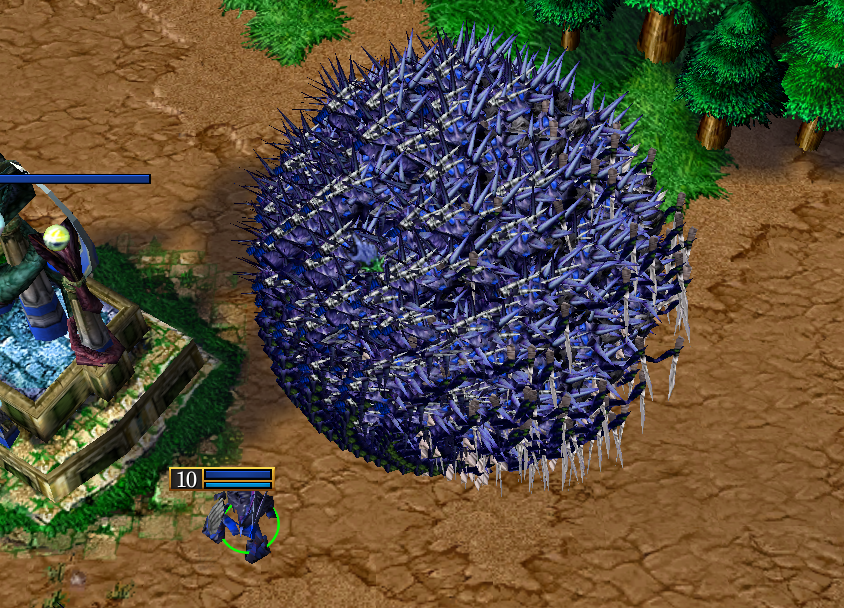

Так и как сферу вращать то в итоге?
Вот сделал на луа и эффектах, но чёт итог не ясен
			local x = GetUnitX(GetTriggerUnit())
			local y = GetUnitY(GetTriggerUnit())
			local angle = GetUnitFacing(GetTriggerUnit())
			local k = 0
			for j = 0, 180, 15 do
				for i = 0, 360, 10 do
					k = k + 1
					local eff = AddSpecialEffect("Units\\Creeps\\MurgulReaver\\MurgulReaver", 0, 0)
					BlzSetSpecialEffectYaw(eff, math.rad(angle))
					--local nx = x + 150 * Sin(j * bj_DEGTORAD) * Cos((i + angle) * bj_DEGTORAD)
					--local ny = y + 150 * Cos(j * bj_DEGTORAD)
					--local nz = 600 + 150 * Sin(j * bj_DEGTORAD) * Sin((i + angle) * bj_DEGTORAD)
					local newx = 150 * Sin(j * bj_DEGTORAD) * Cos(i * bj_DEGTORAD)
					local newy = 150 * Cos(j * bj_DEGTORAD)
					local nz = 600 + 150 * Sin(j * bj_DEGTORAD) * Sin(i * bj_DEGTORAD)
					local nx = newx * Cos(angle * bj_DEGTORAD) - newy * Sin(angle * bj_DEGTORAD) + x
					local ny = newx * Sin(angle * bj_DEGTORAD) + newy * Cos(angle * bj_DEGTORAD) + y
					BlzSetSpecialEffectPosition(eff, nx, ny, nz)
				end
			end
			print(k .. " всего Эффектов") --481
Загруженные файлы
0
Показать
15
0
Показать
Bergi_Bear, а зачем ты пытаешься повернуть сферу, если ты уже повернул эффект в нужную сторону?
Само по себе вращение сферы вокруг своей оси её, очевидно, не изменит.
